普通冲裁件的断面特征

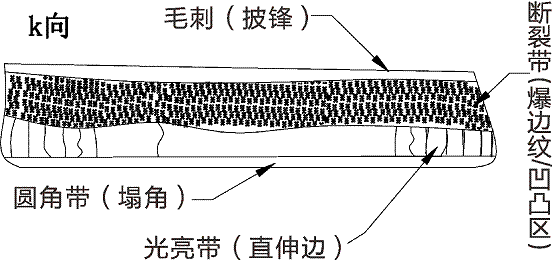

   一般把冲裁的断面分为四个特征区:即塌角带（圆角带）、光亮带、断裂带和毛刺区。这些是我们在冲压过程中经常遇到的问题。

    1.塌角带

    塌角带发生是由于金属材料的弯曲与拉伸变形而形成的。弹性初始塌角随着凸模的下降而进入塑性变形阶段，从而成为永久性的塌角留在断面上，塑性好的材料塌角大。

    2．光亮带

    光亮带产生于塑性变形阶段，金属产生塑剪变形时，由于，材料在与模具侧面接触中被模具侧面挤光而形成的光亮垂直的断面。所以断面光滑、平整、且与板料平面垂直，是断面质量最好的一段。通常，光亮带占断面的1/2～1/3，塑性好的材料，光亮带所占的比例更大。

     3．断裂带

    断裂带产生于冲裁变形第3阶段，由于拉应力的作用促使裂纹不断扩展，金属纤维拉断，生成表面粗糙无光泽且有斜度的断裂带。

    4．毛刺区

    毛刺，是由于刃口正面材料被压缩，刃尖部分是高静水压应力状态，微裂纹的起点在模具侧面距刃尖不远的地方发生而产生。
